HR-FMS潔凈環境在線監測系統

HR-FMS潔凈環境在線監測系統

產品介紹：

HR-FMS潔凈環境在線監測系統主要由測量傳感器、真空泵控制系統、網絡機柜，報警系統和上位機監控軟件五大部分組成，可實現對潔凈室中潔凈度、溫濕度、壓差、風速等參數的實時監測，并完成數據儲存、管理等功能。

在生產過程中，周圍環境的情況通常是不斷變化的，而人工監測無法提供連續監測數據，因此無法估計系統是在何時偏離了規定工況，更無法估計產品的質量情況。而潔凈環境在線監測系統避免了人工監測的這種缺陷，它將多臺遠程遙控粒子傳感器安裝在各個點，傳感器實時測量，并將測量結果傳送到計算機上。溫度、濕度和壓差，風速，浮游菌數等都有相關探頭測量。因此，HR-FMS潔凈環境在線監測系統在生物醫療、電子行業、精密儀器、還有汽車制造，新能源，化工等領域都得用了廣泛應用。

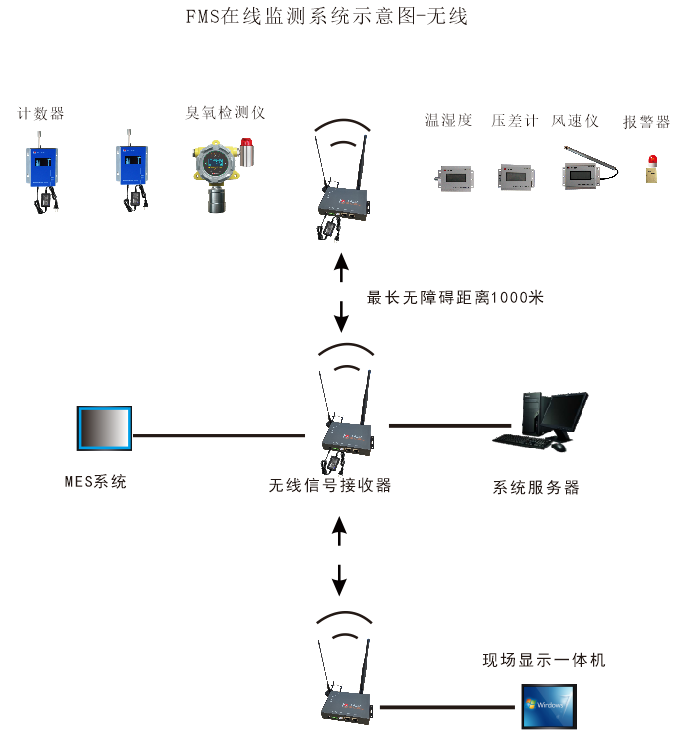

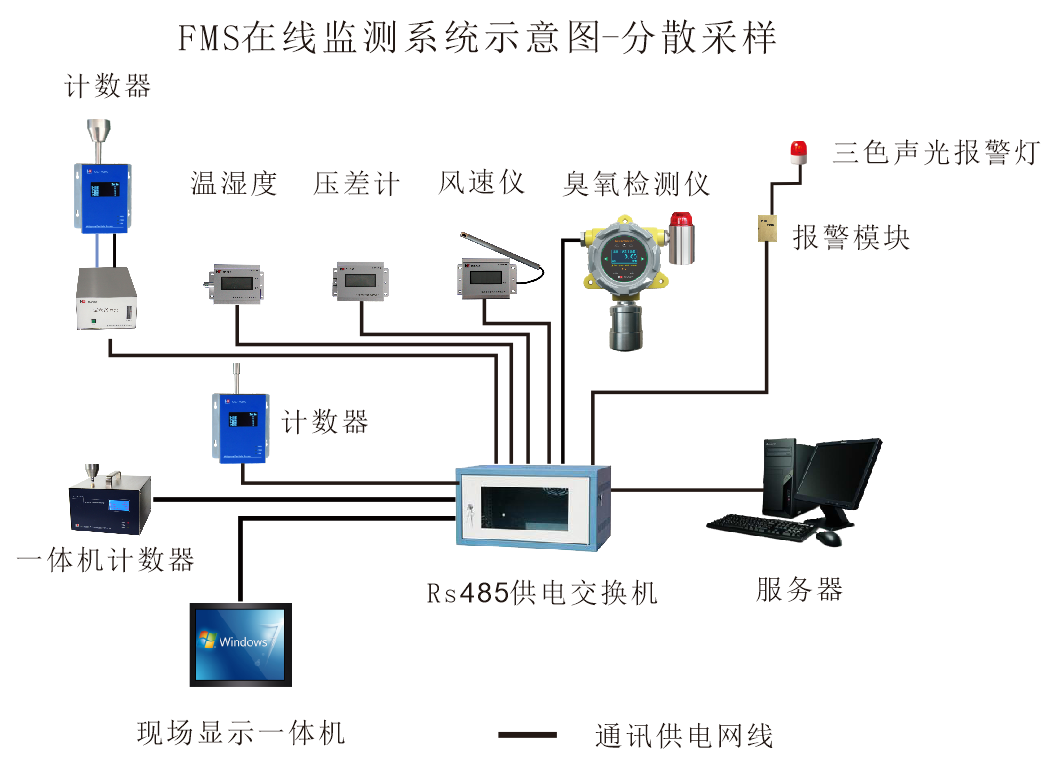

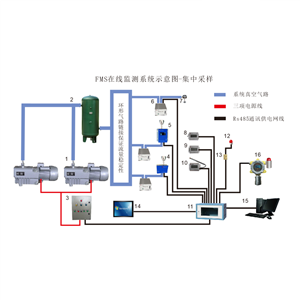

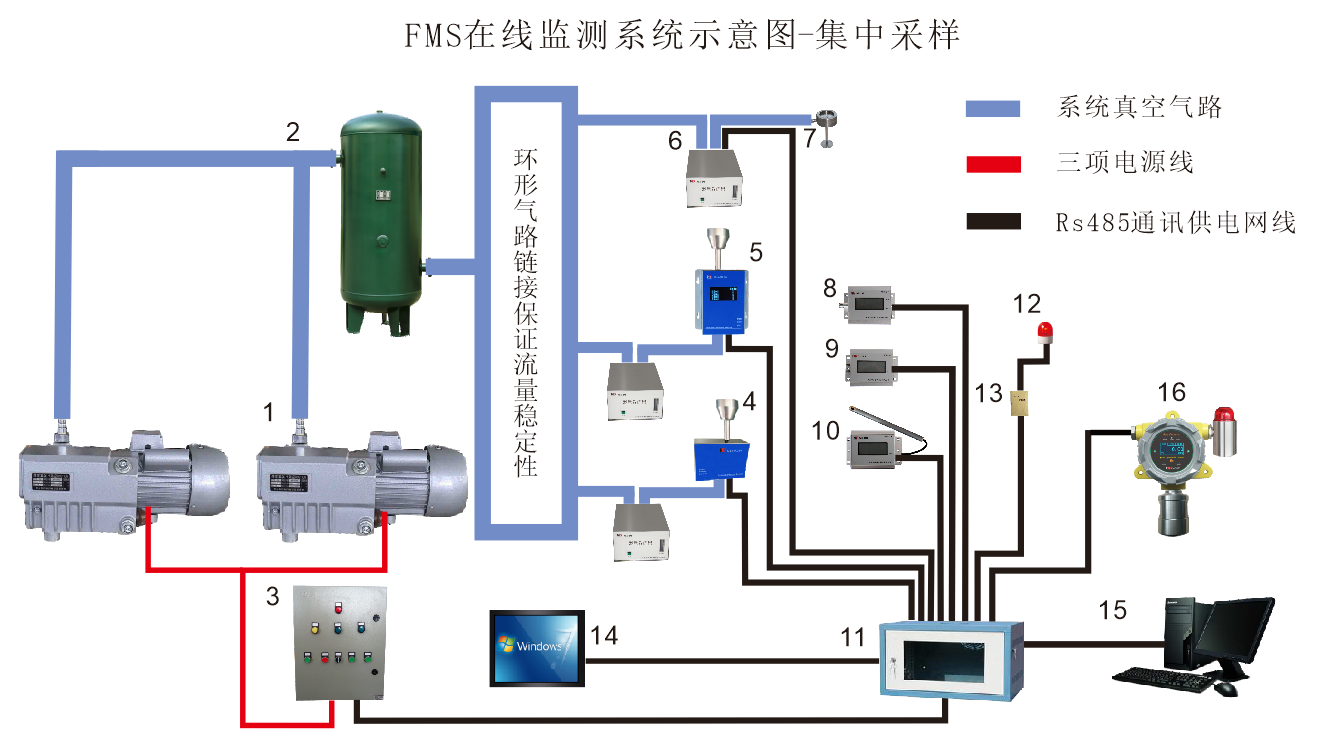

系統結構圖：

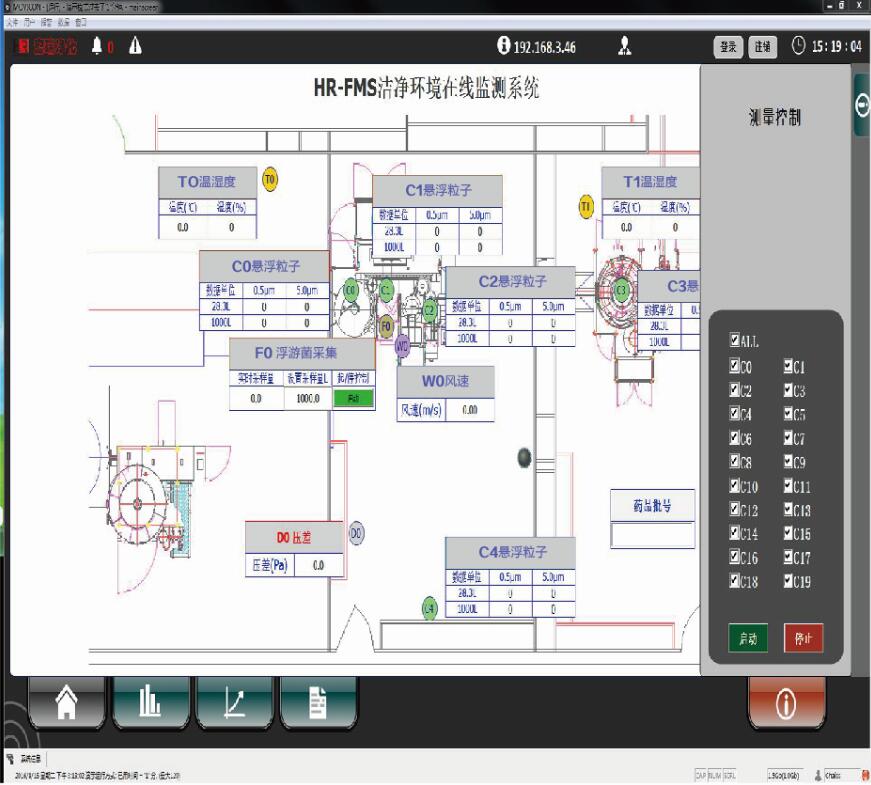

軟件界面圖：

系統特點：

1. 現場顯示，可實時監測潔凈環境中的塵埃粒子濃度、風速、壓差、溫濕度，可24h連續不間斷工作

2. 根據每位客戶點位數量定制顯示界面

3. 系統分管理員、工程師和操作員三個級別權限管理

4. 可查詢?nèi)我鈧鞲衅?、任意時間段的歷史數據和曲線，可直接打印并導出PDF文件

5. 完整的事件記錄，包括傳感器的運行狀況、報警及所有用戶的操作記錄均可追溯

6. 可通過局域網或以太網遠程訪問數據庫；數據管理包括數據庫加密、數據庫備份、數據庫查詢等

7. 具有現場報警及短信報警功能，用戶可自主設定超限報警級別、預報警級別

8. 可按不同種類、不同區域?qū)鞲衅鬟M(jìn)行配置和管理

9. 手機上安裝Movicom的APP即可實現在手機上查看各個傳感器的實時數據、曲線、報警事件等，方便直觀

10. 粒子傳感器具有RS485(MODBUS)、4-20mA、WIFI、LORA、TCPIP等多種信號輸出方式可選

系統儀器：

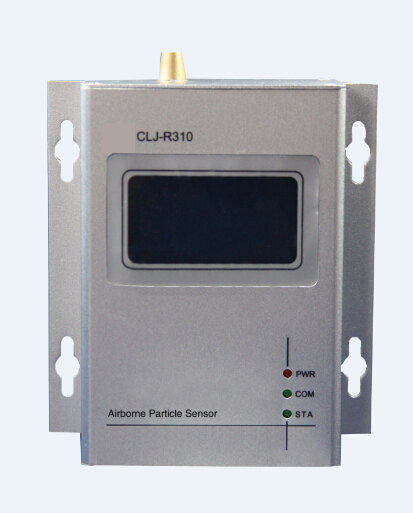

CLJ-R210/R310塵埃粒子傳感器

特點：

1.輕便、小巧、易于安裝

2.靈敏度：0.3μm

3. 兩通道：0.5μm，5.0μm （可選0.3μm，0.5μm）

4.數據顯示：現場實時數據液晶顯示/不帶顯示

5.通信方式：標準Modbus-TCP、Modbus-RTU協議或0-5V、4-20mA模擬量輸出

應用：

1.潔凈室監控

2.趨勢分析

3.潔凈微環境監控

4.室內空氣質量監測（IAQ）

5.多點監控

主要參數：

1.采樣流量：2.83L/min或28.3L/min

2.計數效率：50%@0.3μm（符合JIS）

3.流量誤差：±5%

4.允許大采樣濃度：35000顆/L

5.光源：激光二極管

6.真空源：內置氣泵/外接氣泵

7.鋁合金外殼 + 不銹鋼保護殼

8.電源：220V±10%，50Hz±2Hz

9.監測范圍：100級～30萬級

10.外形尺寸(W×L×H)：120×65×132（mm）

11.工作環境：溫度：0-50℃；濕度：＜85%RH

DP-30R壓差傳感器

特點：

1.輕便、小巧、易于安裝

2.數據顯示：現場實時數據顯示/不帶顯示

3.通信方式：標準Modbus-TC、Modbus-RTU協議或0-10V、4-20mA模擬量輸出

主要參數：

1.測量范圍：壓差：0-±125Pa、0-±250Pa、0-±500Pa、0-1000Pa、0-2500Pa、0-5000Pa多種規格可選

2.外形尺寸(W×L×H)：135×37×91（mm）

3.重量：0.23Kg

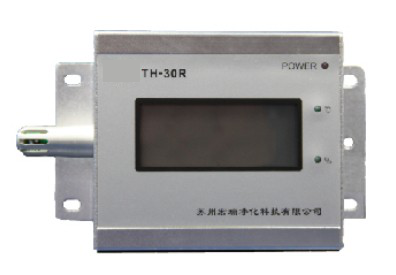

TH-30R溫濕度傳感器

特點：

1.輕便、小巧、易于安裝

2.數據顯示：現場實時數據液晶顯示/不帶顯示

3.通信方式：標準Modbus-TC、Modbus-RTU協議或0-10V、4-20mA模擬量輸出

主要參數：

1.測量范圍：溫度：-20-80℃   濕度：0-100%RH

2.外形尺寸(W×L×H)：135×37×91（mm）

3.重量：0.23Kg

4.測量精度：溫度：±0.3℃   濕度：±3%RH

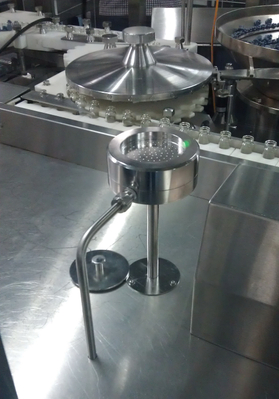

FSC-R10浮游菌采樣器

特點：

1.配合軟件進行實時遠程微生物采樣

2.參數設置和功能可在軟件上完成

3.實時記錄每個采樣點的采樣量、采樣日期時間等關鍵參數

4.通信方式：標準Modbus-TCP、Modbus-RTU協議

5.減少由于過失引起的微生物超標

6.更換培養皿簡便，拿下采集口即可更換培養皿（使用標準通用培養皿直徑￠90×15）

主要參數：

1.采樣流量：28.3L/mim  50L/mim  100L/mim

2.收集效率：≥98%

3.采樣頭體積：￠100×50mm

4.采樣頭材質：316L不銹鋼

5.采樣頭重量：1.6Kg

6.帶現場啟動/停止控制開關

7.工作環境：溫度：0-50℃，濕度：＜85%RH

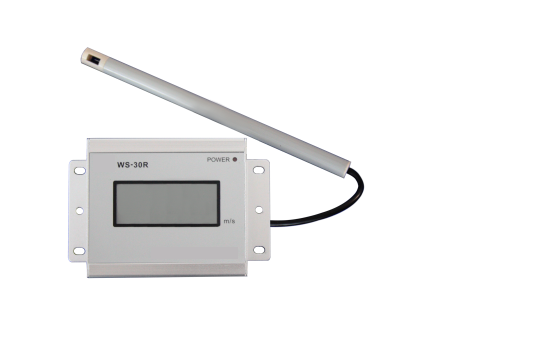

WS-30R風速傳感器

特點：

1.低、中風速的準確測量

2.精度高

3.抗振、抗污染、抗潮氣能力

4.長期穩定性

5.非常好的性能價格比

主要參數：

1.測量范圍：0-1m/s  0-2m/s  0-10 m/s  0-20m/s  0-30m/s  0-40m/s

2.測量精度：±0.1 m/s

3.響應時間：＜3秒

4.通信方式：標準Modbus-TCP、Modbus-RTU協議或0-10V、4-20mA模擬量輸出

5.供電電壓：DC 9-24V

6.工作范圍：溫度：0-50℃，濕度：＜85%RH

7.重量：0.23Kg

8.外形尺寸(W×L×H)：135×37×91（mm），探桿為PVC塑料
